材質: 40Cr、40Mn、40Mn2、45Mn、SUS304、SUS316等
節距: 12.7-38.1
規格: 08B-U1-2/10B-U1-2/12B-U1-2/16A-U1-2/16B-U1-2/20B-U1-2/24B-U1-2
是否可定制: 是，需提供詳細圖紙
熱處理方法: 退火，正火，淬火，回火，滲碳，滲氮，碳氮共滲，滲硼
表面處理: 發藍（發黑），拋丸
是否庫存品: 請咨詢客服
- U型蓋板輸送鏈條介紹
- U型蓋板輸送鏈條尺寸

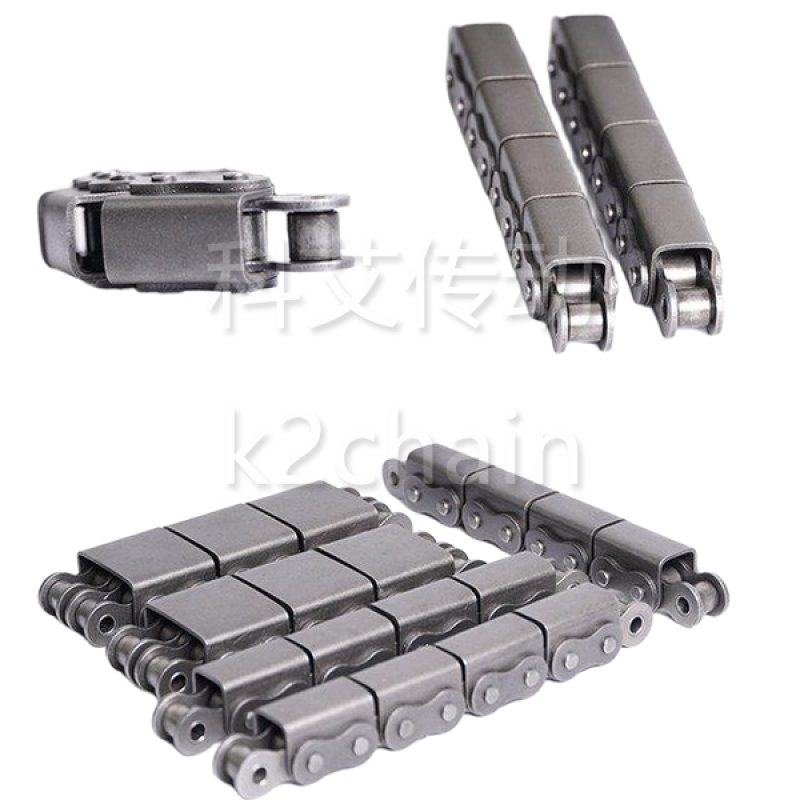

采用標準單雙排精密滾子鏈條，配U型不銹鋼鏈板、冷軋碳鋼板鍍鋅及鍍鉻等附件組合加工而成，
帶U型附件滾子鏈條承載較重，輸送平穩能力強，廣泛應用于倍速鏈組裝線平移機、移載機輸送鏈條。

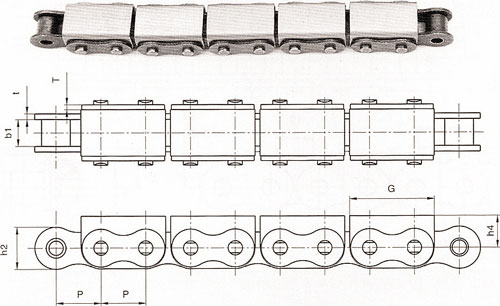

| 鏈號 | 節距 | 內節寬度 | 滾子直徑 | 銷軸直徑 | 內鏈板高度 | 鏈板厚度 | 彎板平臺高度 | 彎板寬度 | 極限拉伸載荷 |
| P | b1 | d1 | d2 | h2 | t/T | h4 | G | Q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| 10B-U1 | 15.875 | 9.65 | 10.16 | 5.08 | 14.7 | 1.7 | 11.3 | 30 | 44.5/10114 |
| 16A-U1 | 25.4 | 15.75 | 15.88 | 7.92 | 24 | 3.25 | 18 | 49 | 113.4/25773 |

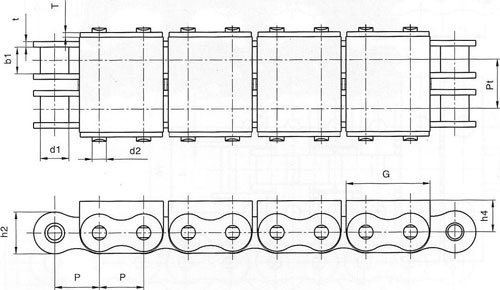

U型蓋板輸送鏈條-雙排
| 鏈號 | 節距 | 內節寬度 | 滾子直徑 | 銷軸直徑 | 內鏈板高度 | 鏈板厚度 | 彎板平臺高度 | 彎板寬度 | 排拒 | 極限拉伸載荷 |
| P | b1 | d1 | d2 | h2 | t/T | h4 | G | pt | Q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| 08B-U2 | 12.7 | 7.75 | 8.51 | 4.45 | 11.8 | 1.6 | 8.3 | 24.2 | 13.92 | 32.0/7273 |
| 10B-U2 | 15.875 | 9.65 | 10.16 | 5.08 | 14.7 | 1.7 | 11.3 | 30 | 16.59 | 44.5/10114 |
| 16A-U2 | 25.4 | 15.75 | 15.88 | 7.92 | 24 | 3.25 | 18 | 49 | 29.29 | 113.4/25773 |
