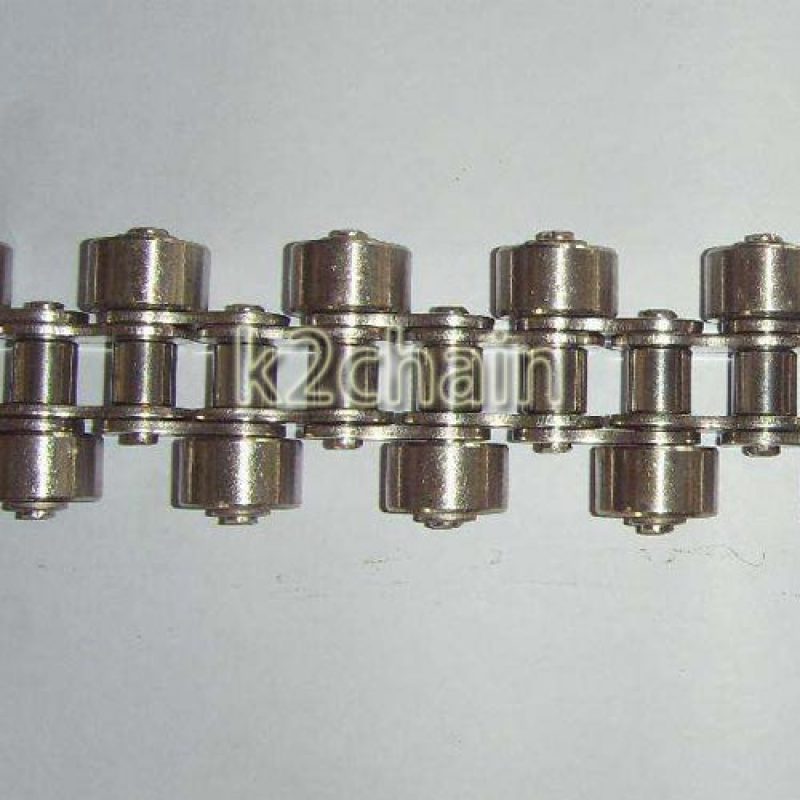

不銹鋼短節距側置滾子鏈條是將鏈條的銷軸延長，在伸長部分安裝可自由轉動的滾子的自由流動鏈。
側置滾子較適合將設備的更小型化。而且可安裝復數側置滾子，可將小輸送物可直接承載在輸送鏈上。
一、特點
由于安裝了側置滾子，較適合輸送機的更小型化。
可進行后屈，返回側的布局變得更容易。
可安裝復數側置滾子，可將小輸送物直接于承載側置滾子上輸送。
二、標準介紹：不銹鋼規格
?除了鏈銷（析出硬化不銹鋼），其他零件采用18-8不銹鋼，具有耐腐蝕性。
?可選擇不銹鋼小滾子，或不銹鋼雙倍節大滾子。
鋼制滾子
?鏈條本體和滾子均為鋼材，具有耐腐蝕性。
?可使用溫度范圍：-20℃～400℃
?需要加油。
工程塑料大滾子
?輕量（比鋼制類型輕30%），低噪音（比鋼制類型降低5-7dB）
?進行抵抗(對鋼制相比比降低30%)
?可使用溫度范圍：-20℃～80℃
?鏈銷和套筒之間需要供油。工程塑料滾子為白色。
三、結構
四、側置滾子安裝位置
| 千鳥型（之字形） | 平行型（對稱型） |
 |  |

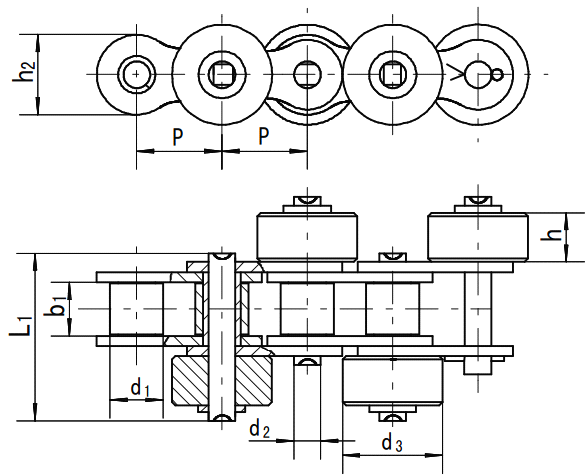

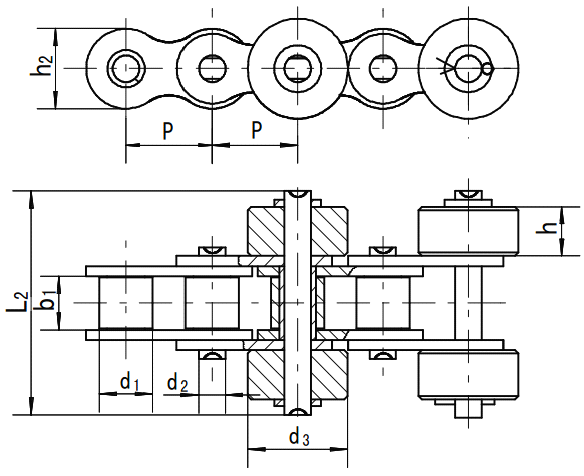

| ?圖示為每一個鏈節帶千鳥型（之字形）側置滾子例。 ?錯列安裝的場合,標準為每三個鏈節安裝一個止動滾子。（圖的斜線） | ?圖2是平行安裝側置滾子的例子。側滾輪可安裝于每兩個鏈節以上的間隔。 ?每兩個鏈節平行安裝的場合，標準為每六個鏈節安裝一個止動滾子。（圖的斜線） |
| 鏈號 | 節距 | 滾子直徑 | 內節內寬 | 內鏈板高度 | 銷軸直徑 | 銷軸長度 | 銷軸長度 | 滾輪直徑 | 滾輪高度 | 極限拉伸載荷 |
| P | d1 | b1 | h2 | d2 | L1 | L2 | d3 | h | Q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | KN | |
| SR40SS | 12.7 | 7.95 | 7.85 | 12 | 3.96 | 25.8 | 35.3 | 15.88 | 7.8 | 9.8 |
| SR50SS | 15.875 | 10.16 | 9.40 | 15 | 5.08 | 31.2 | 42.3 | 19.05 | 9.4 | 16.2 |
| SR60SS | 19.05 | 11.91 | 12.57 | 18 | 5.94 | 39.45 | 55.95 | 24 | 12.6 | 21 |
| SR80SS | 25.4 | 15.88 | 15.75 | 24 | 7.92 | 50.9 | 69.6 | 28.58 | 15.7 | 36 |
| SR100SS | 31.75 | 19.05 | 18.9 | 30.18 | 9.53 | 61 | 83.8 | 39.69 | 18.8 | 58.9 |
