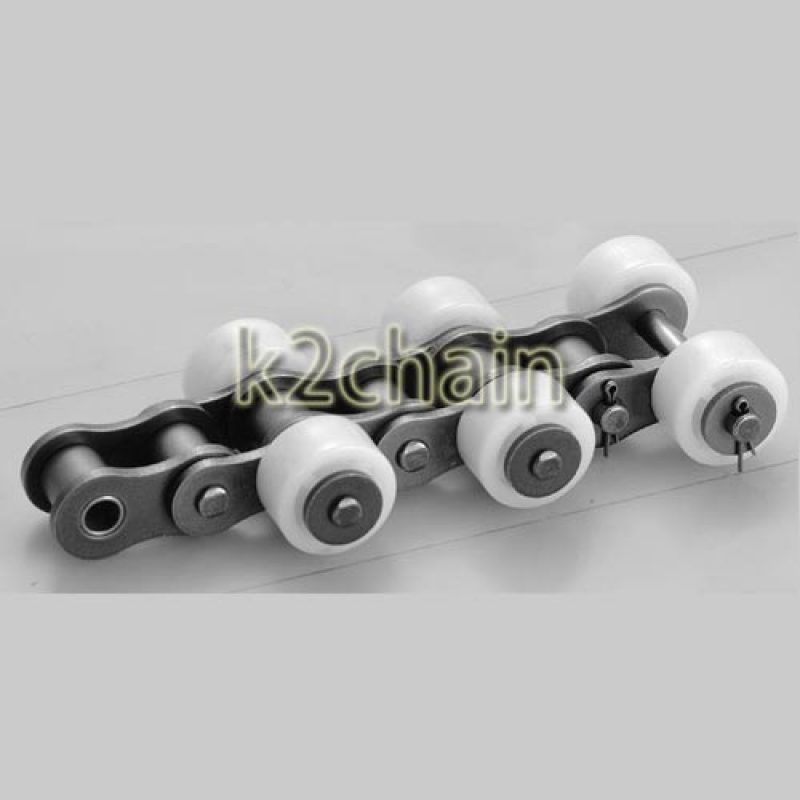

短節距側置滾子鏈條是將鏈條的銷軸延長，在伸長部分安裝可自由轉動的滾子的自由流動鏈。
側置滾子較適合將設備的更小型化。而且可安裝復數側置滾子，可將小輸送物可直接承載在輸送鏈上。
提供標準規格，免加油規格，SS（不銹鋼）規格。
＊還可提供NP（鍍鎳規格），請咨詢我司。
一、特點
由于安裝了側置滾子，較適合輸送機的更小型化。
可進行后屈，返回側的布局變得更容易。
可安裝復數側置滾子，可將小輸送物直接于承載側置滾子上輸送。
二、標準介紹
1、標準規格
鏈條本體為不銹鋼材，R滾子可選擇鋼材或塑料材質。
鋼制滾子
?全零部件都為鋼制的熱處理硬化品。
?可使用溫度范圍：-10℃～150℃
?需要加油。
工程塑料大滾子
?輕量（比鋼制類型輕30%），低噪音（比鋼制類型降低5-7dB）
?進行抵抗(對鋼制相比比降低30%)
?可使用溫度范圍：-10℃～80℃
?鏈銷和套筒之間需要供油。工程塑料滾子為白色。
2、免加油規格
?采用特殊含油燒結，無需加油也可長期使用。
※側置鋼制滾子需要加油。
?容許張力與標準規格相同，為了區別，內外鏈板實施黑染處理。
?可使用溫度范圍：-10℃～150℃
?在藥品·水中或者洗滌·脫脂環境下,請避免使用。
?可提供到C2102為止的尺寸。
?側置滾子可選擇工程塑料（塑料滾子，塑料止動滾子，導電滾子）或鋼材。
3、不銹鋼規格
?除了鏈銷（析出硬化不銹鋼），其他零件采用18-8不銹鋼，具有耐腐蝕性。
?可選擇不銹鋼小滾子，或不銹鋼雙倍節大滾子。
鋼制滾子
?鏈條本體和滾子均為鋼材，具有耐腐蝕性。
?可使用溫度范圍：-20℃～400℃
?需要加油。
工程塑料大滾子
?輕量（比鋼制類型輕30%），低噪音（比鋼制類型降低5-7dB）
?進行抵抗(對鋼制相比比降低30%)
?可使用溫度范圍：-20℃～80℃
?鏈銷和套筒之間需要供油。工程塑料滾子為白色。

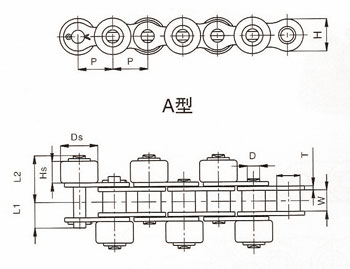

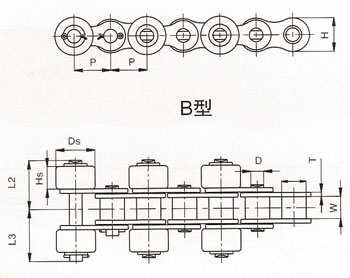

三、結構
四、側置滾子安裝位置
| 千鳥型（之字形） | 平行型（對稱型） |
 |  |
| ?圖示為每一個鏈節帶千鳥型（之字形）側置滾子例。 ?錯列安裝的場合,標準為每三個鏈節安裝一個止動滾子。（圖的斜線） | ?圖2是平行安裝側置滾子的例子。側滾輪可安裝于每兩個鏈節以上的間隔。 ?每兩個鏈節平行安裝的場合，標準為每六個鏈節安裝一個止動滾子。（圖的斜線） |
| 鏈號 | 鏈號 | 節距 | 滾子直徑 | 內節內寬 | 銷軸直徑 | 鏈板厚度 | 內鏈板高度 | 銷軸長度 | 銷軸長度 | 銷軸長度 | 鋼制滾珠尺寸 | 鋼制滾珠尺寸 |
| Chain No. | Chain No | P | R max | W min | D max | T max | H max | L1 max | L2 max | L3 max | Ds | Hs |
| A系列 | B系列 | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 40 | 40 | 12.70 | 7.92 | 7.85 | 3.98 | 1.50 | 12.07 | 9.95 | 18.00 | 19.50 | 15.88 | 7.80 |
| 50 | 50 | 15.875 | 10.16 | 9.40 | 5.09 | 2.03 | 15.09 | 12.00 | 21.80 | 23.50 | 19.05 | 9.40 |
| 60 | 60 | 19.05 | 11.91 | 12.57 | 5.96 | 2.42 | 18.08 | 14.75 | 28.00 | 30.60 | 22.23 | 12.6 |
| 80 | 80 | 25.40 | 15.88 | 15.75 | 7.94 | 3.25 | 24.13 | 19.25 | 35.20 | 38.20 | 28.58 | 15.80 |
| 100 | 100 | 31.75 | 19.05 | 18.90 | 9.54 | 4.00 | 30.18 | 22.85 | 45.90 | 45.90 | 39.67 | 19.00 |
