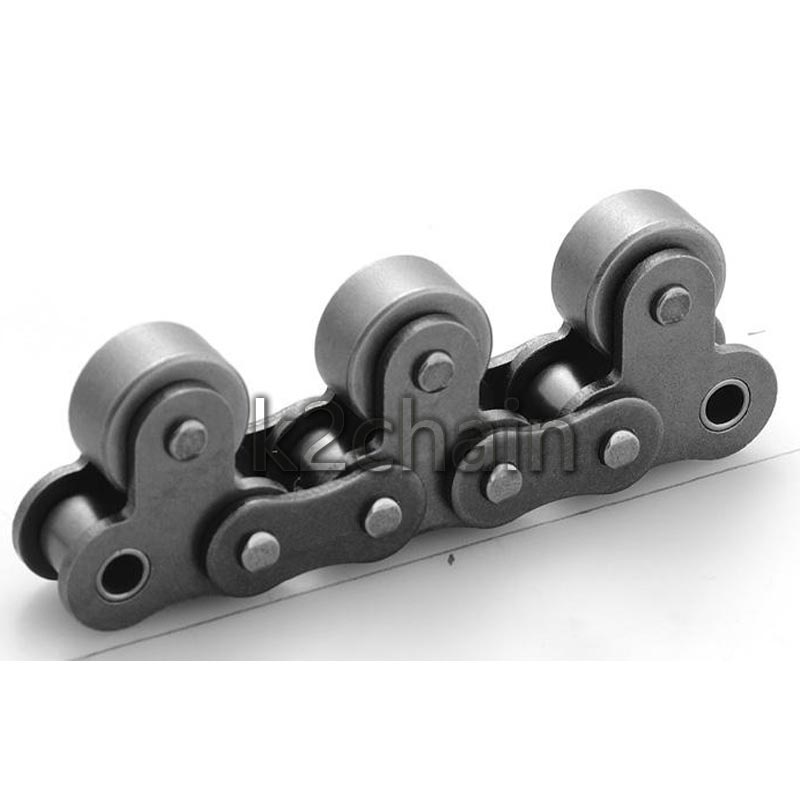

短節距帶頂置滾子鏈是將滾子鏈的鏈板向上延長，在延長部分安裝可自由滾動的頂置滾子的自由流動鏈。
鏈條本體的寬度尺寸比其他自由流動鏈小，頂置滾子由兩側鏈板支撐，適于需要堅固自由流動鏈的輸送設備。
提供標準規格，免加油規格，SS（不銹鋼）規格。
＊還可提供NP（鍍鎳規格），請咨詢敝公司。
1、用途
適于低速搬運重物，多用于汽車生產設備
2、規格
標準規格
- 鏈條的所有零件，包括滾子，全部使用熱硬化處理的鋼材。
- 頂置滾子可選擇塑料滾子或鋼制滾子。
- 可使用溫度范圍：-10℃～150℃
- 需要加油。
免加油規格
- 采用特殊含油燒結套筒，無需加油也可長時間使用。(鋼制頂置滾子需要加油。)
- 頂置滾子可選擇塑料滾子或鋼制滾子。
- 容許張力與標準規格相同，為了區別，內外鏈板實施黑染處理。
- 可使用溫度范圍：-10℃～150℃
- 在藥品·水中或者洗滌·脫脂環境下,請避免使用。
SS（不銹鋼）規格
- 鏈條本體及本體滾子采用18-8不銹鋼，具有耐腐蝕性。
- 可使用溫度范圍：-20℃～400℃
- 需要加油。
3、結構
| 鏈號 | 節距 | 滾子直徑 | 滾子直徑 | 內節內寬 | 銷軸直徑 | 銷軸長度 | 銷軸長度 | 銷軸長度 | 銷軸長度 | 鏈板尺寸 | 鏈板尺寸 |
| Chain No. | P | d1 max | d3 max | b1 min | d2 max | L1 max | L2 max | L3 max | L4 max | G | C |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| 08A-1 | 12.700 | 7.95 | 11.0 | 7.85 | 3.96 | 13.5 | 16.6 | 17.8 | 18.8 | 9.5 | 12.7 |
| 10A-1 | 15.875 | 10.16 | 15.0 | 9.40 | 5.08 | 16.5 | 20.7 | 22.2 | 23.3 | 12.7 | 15.9 |
| 12A-1 | 19.050 | 11.91 | 18.0 | 12.57 | 5.94 | 21.0 | 25.9 | 27.7 | 28.3 | 15.9 | 18.3 |
| 16A-1 | 25.400 | 15.88 | 24.0 | 15.75 | 7.92 | 26.2 | 32.7 | 35.0 | 36.5 | 19.1 | 24.6 |
| 20A-1 | 31.700 | 19.05 | 30.0 | 18.90 | 9.53 | 32.3 | 40.4 | 44.7 | 44.7 | 25.4 | 31.8 |
