雙倍節距鏈條結構
鏈條的3個基本尺寸
鏈節，滾子徑，內鏈節幅寬是鏈條的三個基本尺寸。如上述三個尺寸相同，則鏈條，鏈輪可互換使用。
※間隙配合
軸和孔配合時，為間隙配合。
孔的公差范圍在軸(銷軸或套筒)的公差范圍之上。
※過盈配合
軸和孔配合時，為過盈配合。
孔的公差范圍在軸(銷軸或套筒)的公差范圍之下。

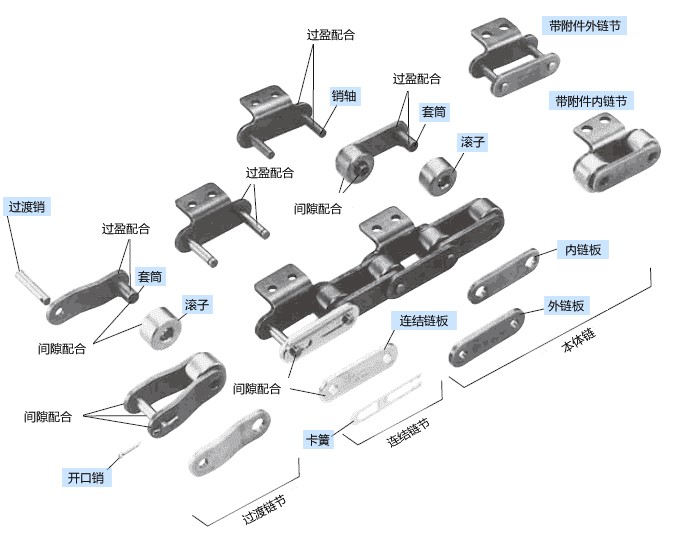

零件構成
鏈板
鏈板承受作用于鏈條的張力。鏈銷和套筒壓入時孔徑的精度，左右鏈條的品質。鏈板加工精度高，具有高度的抗疲勞強度和抗沖擊強度。
銷軸
銷軸兩端壓入外鏈板的孔中，使用鉚釘固定。(空心銷和塑料組合鏈只是嵌入)。鏈銷通過鏈板承受剪應力和彎曲力，當鏈條屈曲時，套筒轉動，沿著鏈銷滑動。因此在制作過程中特別重視強度和耐磨損性。
套筒
套筒的兩端嵌壓入內鏈板，發揮作為鏈銷和滾子之間的軸承作用。通過各種零件承受復雜的應力，耐磨損性能高。
滾輥
滾子和套筒間隙配合，可緩和咬合鏈輪時發生的沖擊。運行時滾子旋轉，使鏈條順暢地進行，有助于降低運行阻力。耐磨損性非常重要。
附件
螺栓上有用于固定附件的螺栓孔。詳細請參考標準附件種類。
卡簧/開口銷
卡簧和開口銷是防止連結鏈板脫落，保持鏈條強度的重要零部件。請務必安裝。
內鏈接
兩個套筒的兩端嵌壓入內鏈板，構成內鏈節。套筒的外周與滾子為間隙配合。
外鏈節
兩個鏈銷的兩端壓入外鏈板。連接鏈節以外的鏈銷壓入后使用鉚釘固定，防止脫落。(空心銷和塑料組合鏈只是嵌入)。
